保護裝置

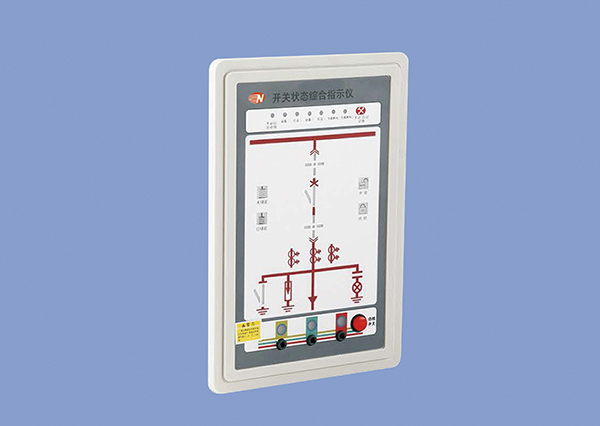

QN-KZX-Ⅰ開關狀態顯示裝置
特點：采用LED指示燈顯示，面板簡潔免設置，操作維護簡單等特點，具有使用性能穩定、壽命長等特點。
功能簡述：一次回路動態模擬圖；兩路溫濕度凝露顯示及控制、核相及自檢，強制啟動負載功能；高壓帶電顯示及強制帶電閉鎖，斷路器分合閘指示及儲能/未儲能指示、超溫報警功能。
技術性能指標：
工作電源：AC/DC 110-220V 50HZ ±10%
溫度啟動：升溫（默認5℃）/降溫（默認35℃）
濕度啟控：75%RH啟控，65%RH回落
溫濕功能：兩路溫濕度監控
觸點輸出：無源（常規無源常開）容量AC220V 2A
高壓閉鎖：啟輝電壓（KV）：≥15%額定母線電壓
閉鎖電壓（KV）：≤40%額定母線電壓
高壓自檢：裝置內部自我檢測高壓指示及閉鎖回路是否存在故障
核相：對高壓柜和母聯柜之間相序校驗
開關量輸入：無源接點
安全性能指標：
工作溫度：-10℃~+55℃
工作濕度：不大于75%無腐蝕性氣體場合
抗靜電干擾：4000V
抗靜電干擾性能：符合IEC255-22標準
絕緣性能：≥100MΩ
功耗：≤10W
工作海拔：≤3000米
介質強度：≥AC3000V
安裝方式：
外形尺寸：150mm（寬）×220mm（高）×40mm（深）
開孔尺寸：121mm（寬）×181mm（高）
安裝固定方式：產品采用嵌入式安裝，配鍍鋅安裝卡扣，省事便捷。

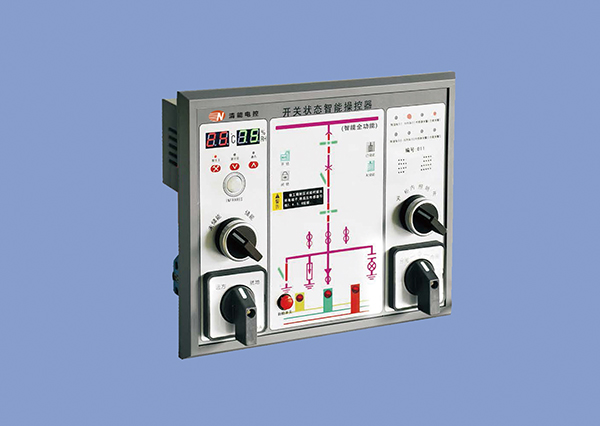

QN-KZX-Ⅱ智能操控裝置
特點：本產品采用目前國際先進的單片計算芯片和AD測量芯片，結合先進的自診斷軟件，具有測量精度高，抗干擾能力強，運行可靠等特點。采用數碼顯示，高清晰度且無需背光便可讀出顯示值，具有使用性能穩定、壽命長等特點。
功能簡述：一次回路動態模擬圖，兩路溫濕度顯示及控制、高壓、核相、自檢，強制啟動負載功能，RS485通訊功能；高壓帶電顯示及強制帶電閉鎖，人體探測語音報警、語音防誤操作報警提示、遠方/就地操作、斷路器分合閘控制及指示；照明控制、儲能操作、超溫報警功能。
技術性能指標：
工作電源：AC/DC 110-220V 50HZ ±10%
觸點輸出：無源（常規無源常開）容量AC220V 5A
高壓閉鎖：啟輝電壓（KV）：≥15%額定母線電壓
閉鎖電壓（KV）：≤40%額定母線電壓
高壓自檢：裝置內部自我檢測高壓指示及閉鎖回路是否存在故障
語音報警：斷路器及接地刀誤操作時進行語音報警
開關量輸入：無源接點
核相：母聯柜之間相序校驗
人體感應：當人接近柜體時，高壓柜帶電或不帶電語音提示
溫度測量范圍：-30℃~+130℃±1℃
濕度測量范圍：0~99%±3%RH
通訊：RS485 ModBus協議
溫濕度監控功能：兩路溫濕度監控
安全性能指標：
工作溫度：-10℃~+55℃
工作濕度：不大于75%無腐蝕性氣體場合
抗靜電干擾：4000V
抗靜電干擾性能：符合IEC255-22標準
絕緣性能：≥100MΩ
功耗：≤10W
工作海拔：≤3000米
介質強度：≥AC3000V
安裝方式：
外形尺寸：242mm（寬）×198mm（高）×55mm（深）
安裝固定方式：產品采用嵌入式安裝，配鍍鋅安裝卡扣，省事便捷。
