QN-WW-20溫度在線監測裝置

概述

在工業系統中，溫度是表征設備運行正常的重要參數。隨著工業用電負荷的不斷增長，為了避免因設備發熱而導致的突發事件，溫度的自動監測已經成為工業安全生產的重要環節。

   運行中的電氣設備通常工作在高電壓和大電流狀態，設備中存在的某些缺陷會導致設備部件的異常溫度升高。造成溫度與接觸電阻值的惡性循環，終會導致設備不能正常工作，甚至燒毀，溫度過高可能會引起燃燒、爆炸甚至設備損壞或質量事故。

   高壓電氣設備，由于故障測試手段有限，特別在開關箱和封閉母線內溫度超限點更不易被發現。隨著溫升時間的延長，溫度超限處將因發熱而加大氧化程度，進而可能造成燒毀母線、觸頭、接點毀盤、停電等重大事故。

系統組成

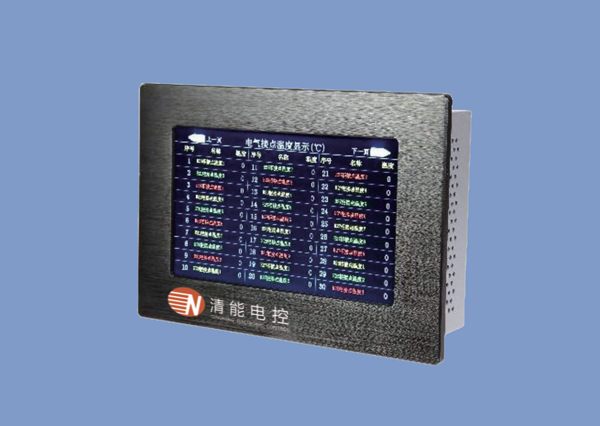

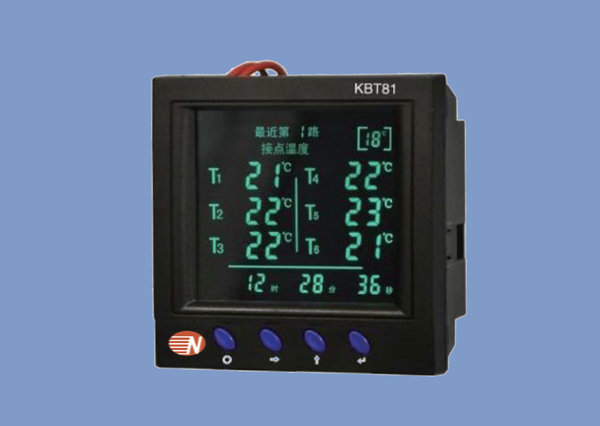

無線測溫系統由無線溫度傳感器、通信裝置（中繼）、溫度顯示裝置、后臺四部分組成。

工作原理

通過無線溫度傳感器的單片微處理器控制將被測設備溫度由溫度傳感器轉換成數字信號，再通過無線發射接收模塊傳遞至讀寫器，通過微處理器將采集到的溫度信息，通過485通訊模塊上傳到一臺PC計算機。

將多個傳感電子標簽分布在讀寫器的周圍，在有效的通訊范圍內可以隨意添加、刪除、移動測溫終端。讀寫器則安裝在控制中心，控制中心計算機軟件實時監控每個點溫度的變化，溫度監測計算機從測溫通訊終端采集各監測點的運行溫度數據，在數據庫中作長期保存，實時顯示監測點的溫度變化曲線，并進行分析，一旦發現溫度過熱、或急劇升溫到設置報警溫度立即報警，實現足不出戶掌握整個系統的發熱狀況。
